陣列是CAD中經常會使用的一個命令，使用陣列命令有時候?qū)o助制圖能起到很好的效果。下面，我就來簡單講講陣列命令的用法。

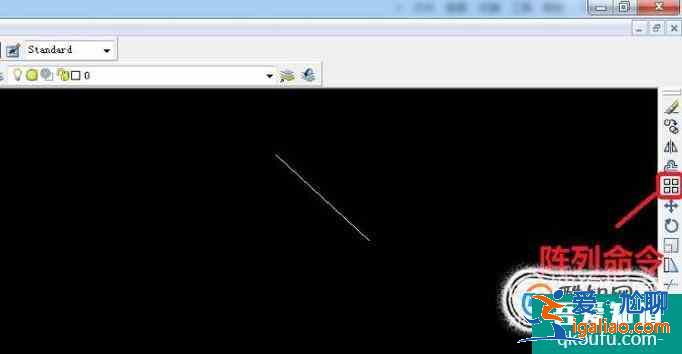

一般用到的CAD陣列有矩形陣列和環形陣列兩種，我們分別來演示一下。首先，我們打開CAD，任意畫一個陣列的素材，比如，如圖所示，我畫一根直線，然后點擊右側工具欄里面的陣列命令。

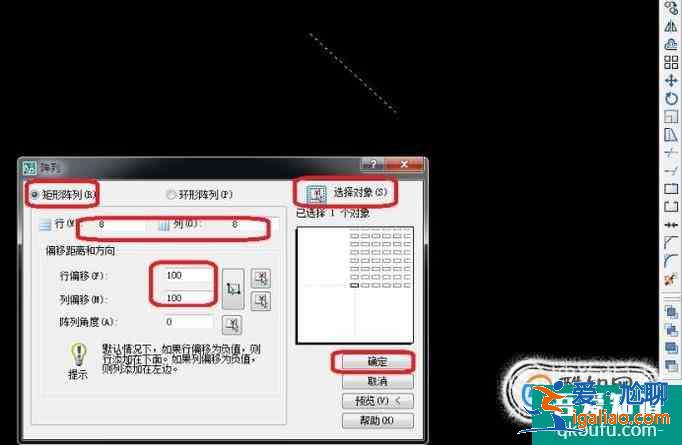

我們先選擇“矩形陣列”，點擊圖中“選擇對象”，然后把直線選中（選中后成虛線形式），然后設置行和列的值和偏移量，陣列角度就設為“0”，如圖所示，點擊確定。

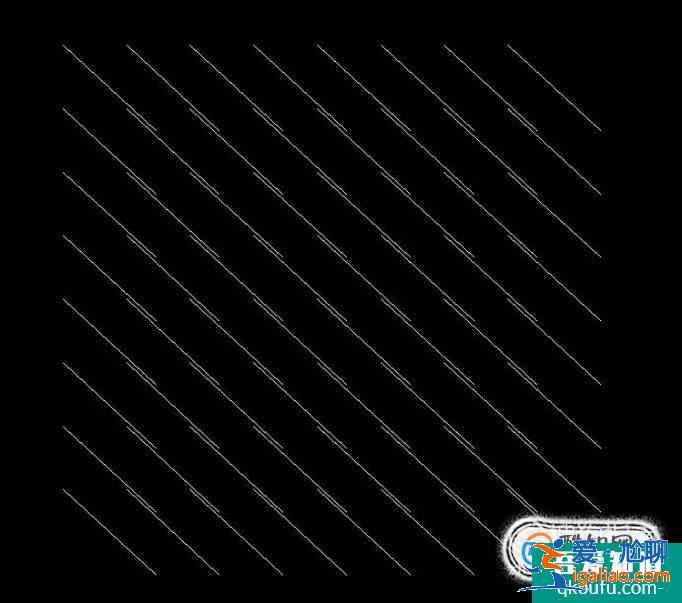

則得到圖中所示的矩形陣列形式，行和列都是8根直線。

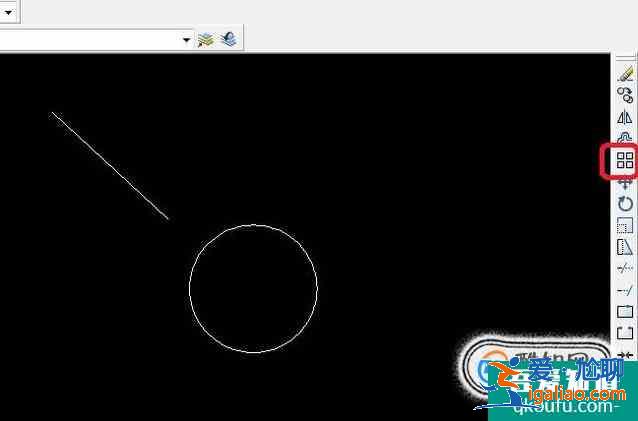

然后我們?cè)賮硌菔疽幌颅h(huán)形陣列，還是原來的直線，為了演示效果，我們需要畫一<愛尬聊_百科知識大全>個輔助圓，如圖所示，然后點擊“陣列”命令。

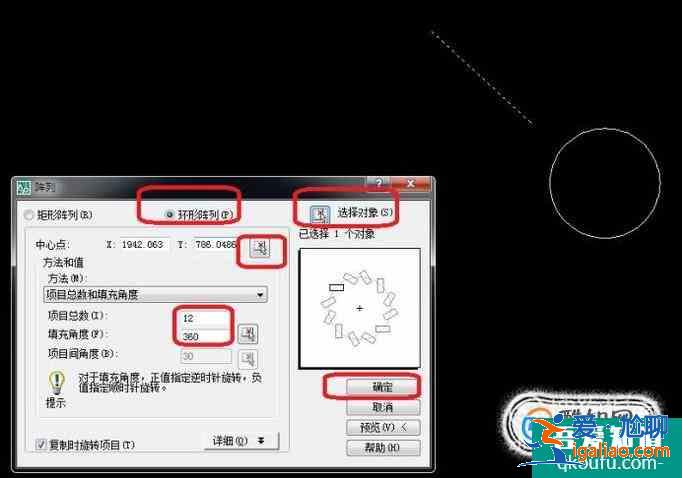

選擇“環形陣列”，點擊選擇對象，選中直線；點擊中心點右側按鈕，選擇輔助圓的圓心為中心點，然后設置項目總數和填充角度，點擊確定。

得到如圖所示的環形陣列，我們只需要把輔助圓刪除掉，陣列就畫好了。
