機械制圖中的起重鉤的<愛尬聊_尬聊生活>畫法首先是需要確定各部分的詳細尺寸(吊鉤的大小)，畫法中主要是圓弧的連接問題，過去采用圓規(guī)畫，比較麻煩且不十分準確，現(xiàn)在多數(shù)采用CAD作圖，簡單準確，那么如何畫機械制圖之起重鉤呢？

首先我們先畫出中心線，再畫定位線，畫定位線需要用線畫繪制。如圖所示

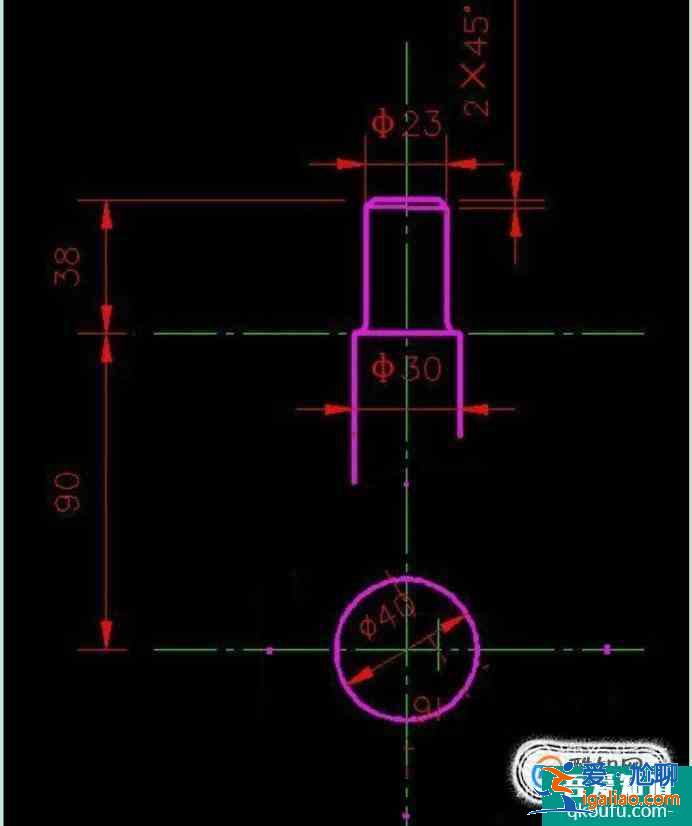

接著我們再畫上起重機的上面部分，還有畫一個直徑40的圓，如圖所示。

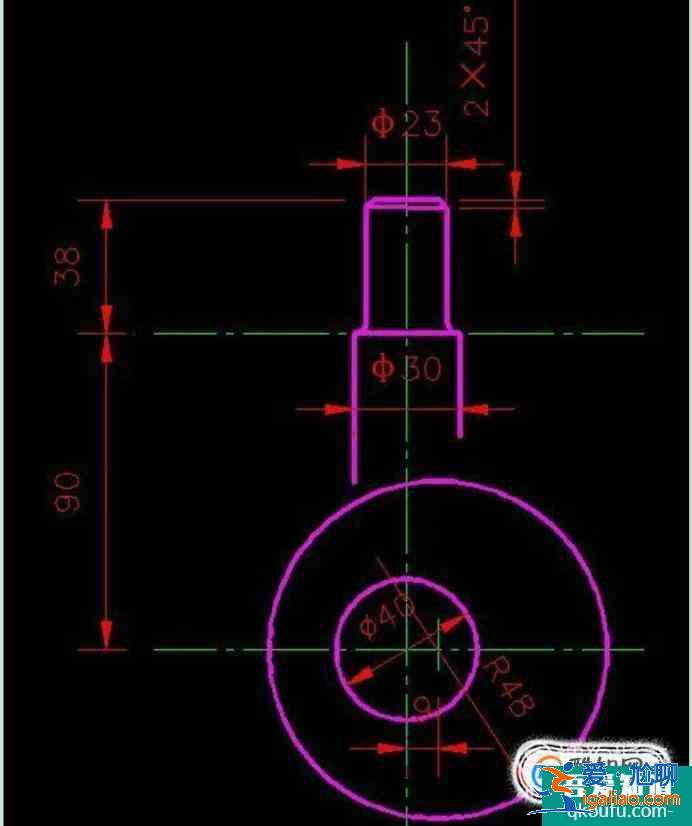

接著我們找到圓心，然后畫剩下的r48的圓，如圖所示。

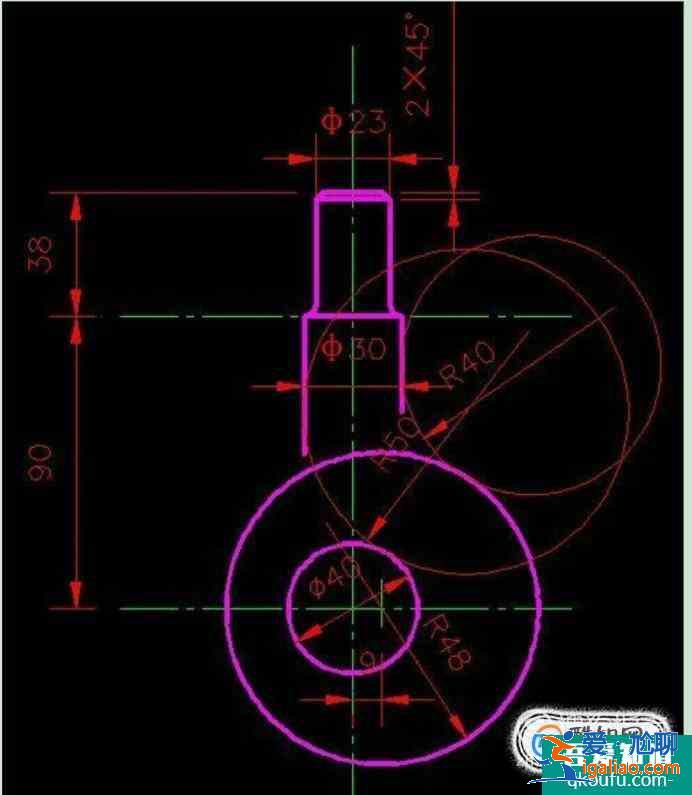

接著在“繪圖”菜單中用“相切—相切—半徑”畫出R40與R50兩圓，如圖所示。

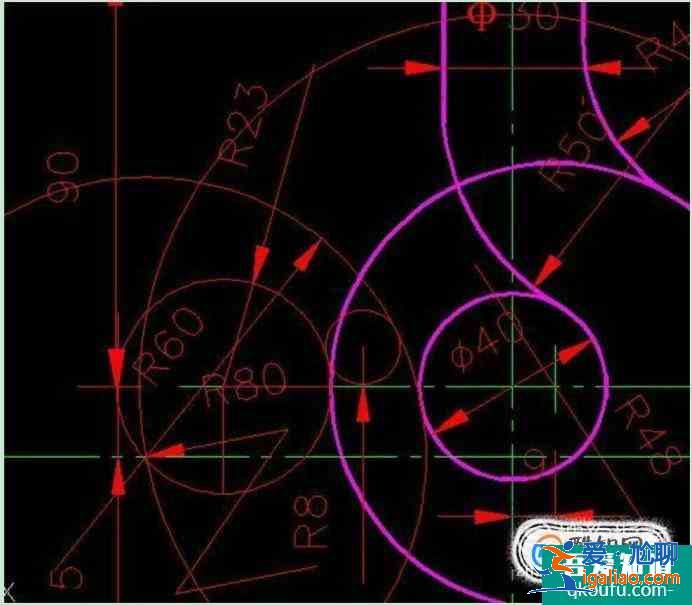

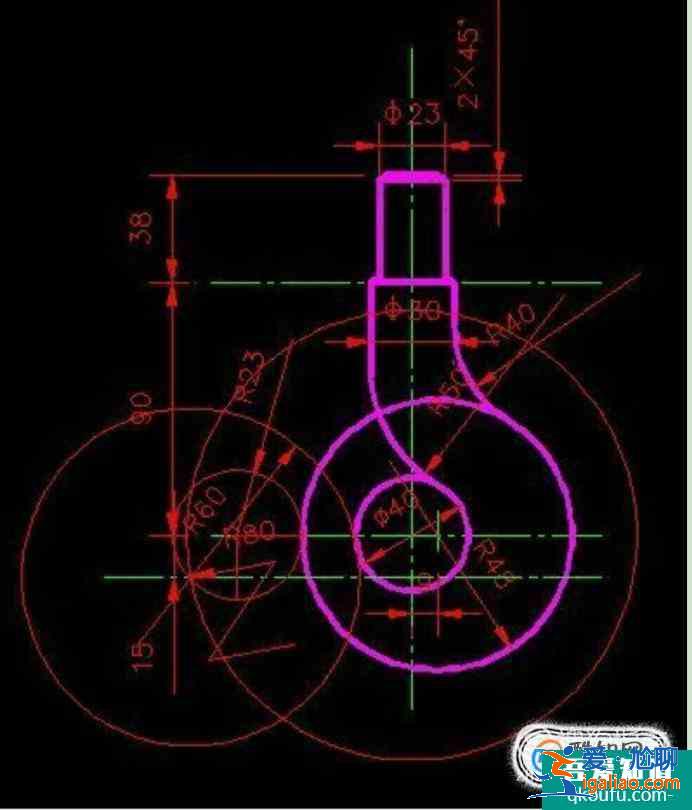

然后修剪，再定位圓心尺寸：一個向下15mm，并作一輔助圓(以主圓心為圓心，以60+20=80為半徑)；一個向左23mm，分別用半徑60、半徑23作圓，如下所示。

再用“相切---相切---半徑”畫出R8之圓，如圖所示。

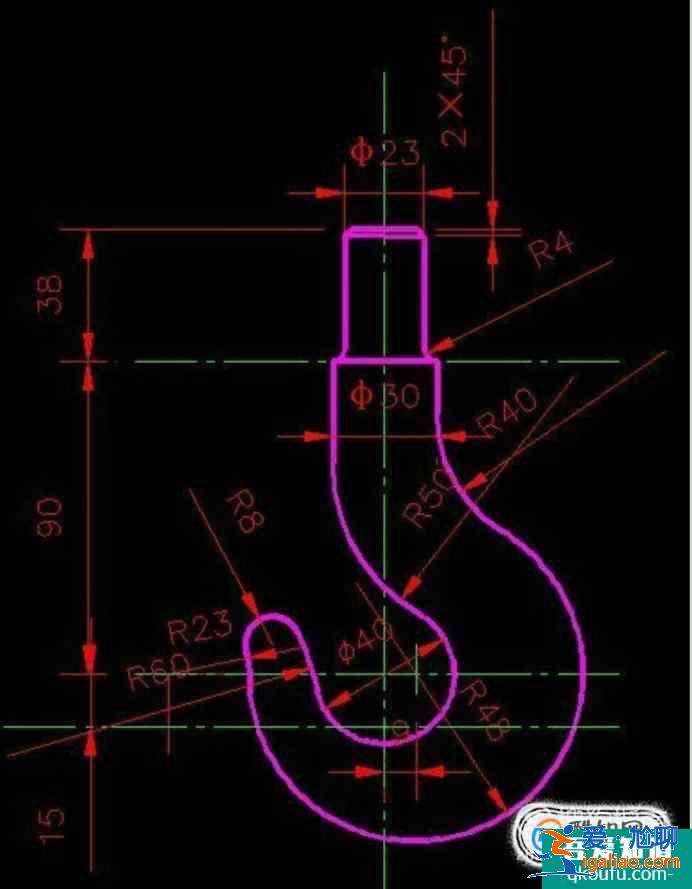

最后再畫倒角和倒圓角，經(jīng)修剪后得到所要求作的圖，如圖所示，完成過后再去除多余的輔助線即可。
